Nosivost
125 kN ispitno opterećenje EN 124.
Materijal
Okvir i dijelovi poklopca od ekstrudiranog aluminija.
Značajke

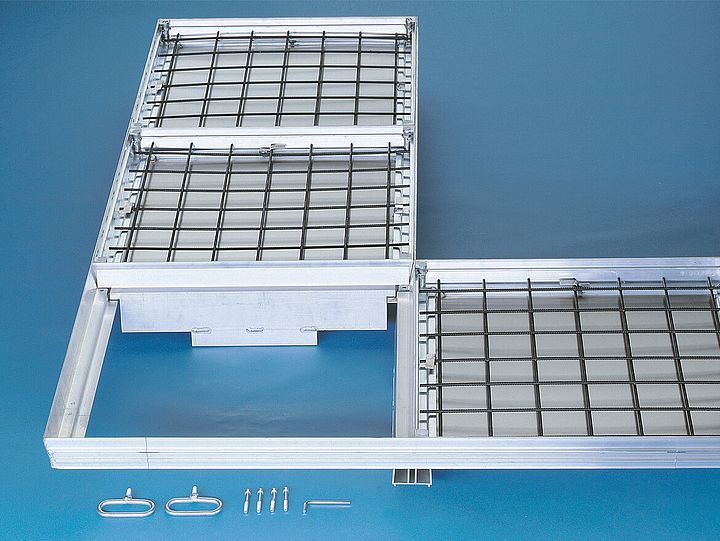

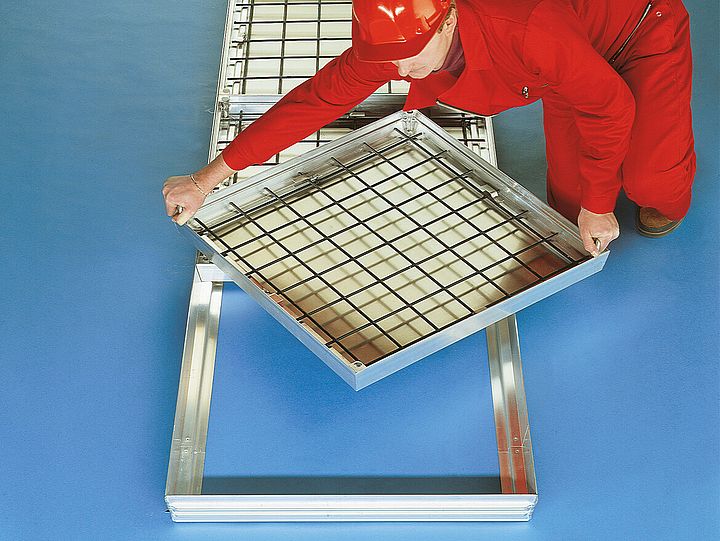

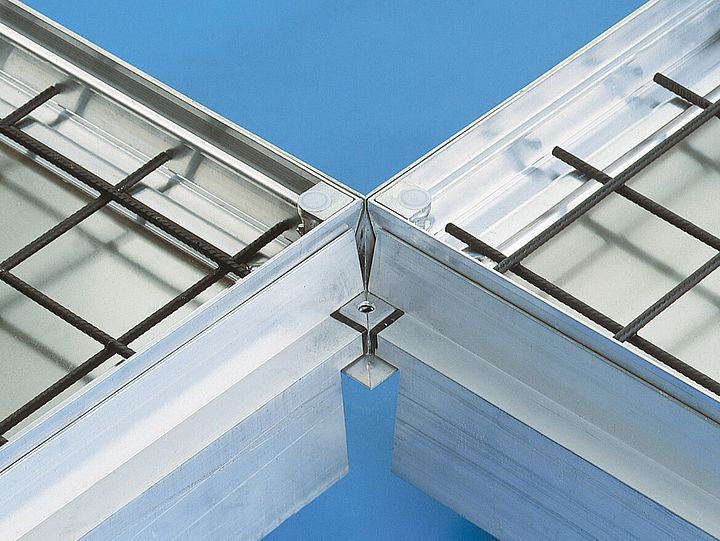

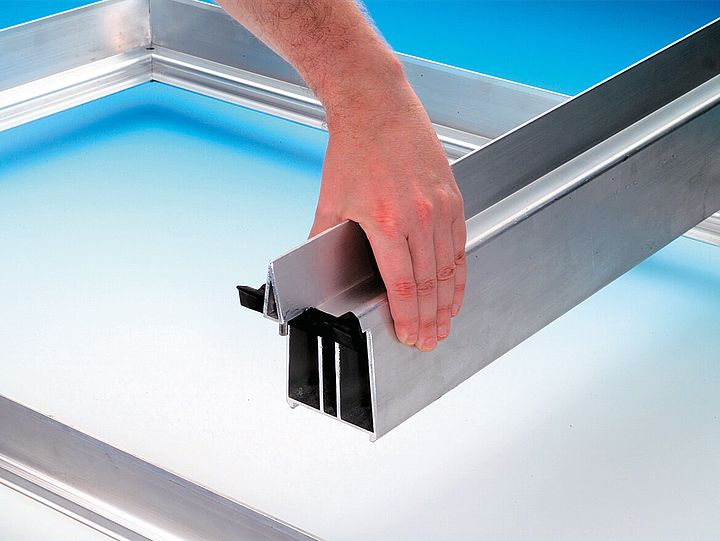

BVA-RA alu uglavnom zabrtvljen (dizajn sličan BVA): Novi modularni sustav s velikim prednostima. Okviri se spajaju po dužini posebnim spojnim elementima. Za veće poklopce (od duljine od cca 3 m) HAGO višedijelni poklopac isporučuje se rastavljen, spreman za montažu na licu mjesta. PATENTIRANI POPREČNI GREDE: Sustav poprečnih greda registriran je kao patent br. 396796. Poprečne grede se mogu jednostavno ukloniti bez alata, kako bi se omogućio slobodan pristup cijelom kanalu. Poprečne grede je lako umetnuti i pričvrstiti na mjesto. Mogu se ponovno vrlo lako izvaditi ako cijeli kanal mora biti slobodan pristup, npr. prilikom naknadne ugradnje cijevi ili prilikom popravaka u kanalu.
Lift-Off sustav otvaranja
Svaki HAGODECK tip BVA-RA alu poklopac dolazi s kompletom ključeva za podizanje i preciznim uputama za montažu. Prednost HAGO: zaglavljeni poklopci se oslobađaju jednostavnim okretanjem zlatnog ključa. Plinotijesni poklopac: HAGODECK Tip BVA-RA alu je većim dijelom zabrtvljen. Budući da su višedijelni poklopci često složeni ili ih je teže postaviti, može doći do prodora vode ako postoji stalni stres zbog kiše, otopljene vode ili vlažnih uvjeta. (Nije zajamčeno da je potpuna vodonepropusnost.) U svim slučajevima obratite se našim tehničkim savjetnicima ako vaš višedijelni poklopac treba potpuno zabrtviti. U tim slučajevima obično ćemo pronaći rješenje poduzimanjem dodatnih mjera i pružanjem posebnih uputa za instalaciju.
Primjena

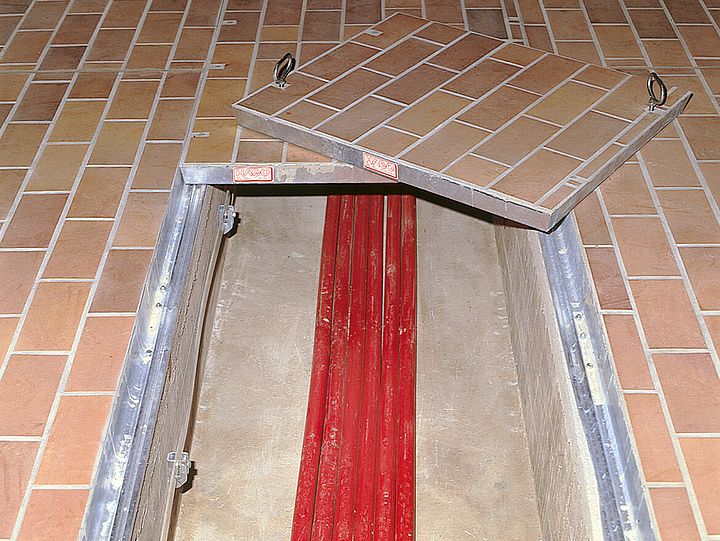

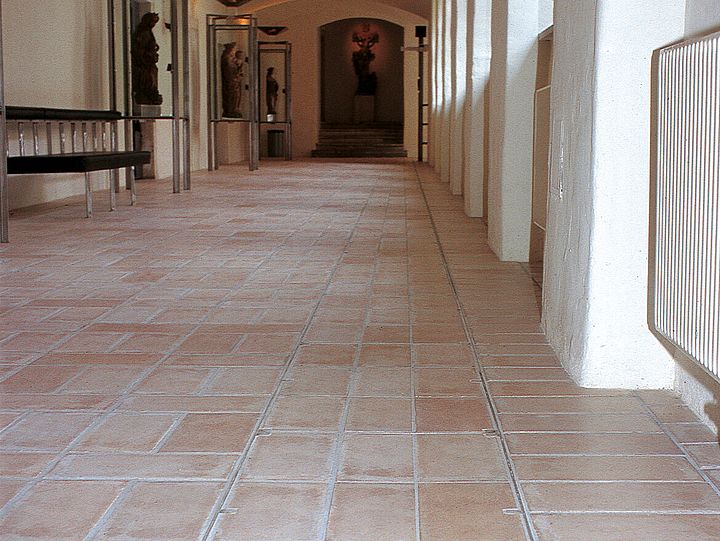

Idealan poklopac za dovodne i odvodne kanale u industrijskom i radioničkom sektoru, npr. za opskrbu energijom, vodom i komprimiranim zrakom. Montaža: Instalacija mora biti izvedena prema našim uputama. Kod vodonepropusnih modela potrebno je paziti na brtvljenje vanjskog okvira u okolni pod.
Nacrt presjeka
- 1 / Okvir
- 2 / Poklopac
- 3 / Brtva
- 4 / Ojačanje
- 5 / imbus vijak
- 6 / Plastična kapica
- 7 / Osnovna ploča
- 8 / Kut od tlačno lijevanog kuta
- 9 / Kvadratna izbočina
- 10 / Poprečna greda
- 11 / Brtva za poprečnu gredu
- 12 / Zatik za postavljanje
Tekst specifikacije
HAGODECK Tip BVA-RA alu (aluminij) Višedijelni poklopac s alatom za otvaranje Golden Key Lift Off, Tip HAGODECK BVA-RA, svijetli otvor ……. x ……. cm, pogodan za ispunu s završnim slojem poda po izboru arhitekta. Višestruki poklopci s uklonjivom poprečnom gredom (bez alata); aluminij, velikim dijelom zabrtvljen, 125 kN (EN 124), nenametljivi kutni spojevi (maks. vidljiva površina 30 x 30 mm). Instalacija mora biti u skladu s uputama proizvođača.
Proizvođač: HAGO, Austrija, uvoznik i distributer Legomont d.o.o., legomont.hr
Tehnički podaci
| Čiste dimenzije osovine (≈ cm) | 60 x 132 |
|---|---|
| Vanjske dimenzije (≈ cm) | 72 x 144 |
| Težina praznog cca. | 23 kg |
| S/O* | S |
| Proizvođač | HAGO |
| Oznaka proizvođača | BVA-RA multi 2-teilig |
| Serija proizvoda | BVA-RA Aluminij Uvelike zabrtvljeni poklopci |
| Dubina pokrova | 6,6 cm |
| Visina ugradnje | 7,6 cm |
