Nosivost
125 kN ispitno opterećenje EN 124 kada je potpuno ispunjeno betonom C35/45 (EN 206-1).
Materijal
Kod tipa BV-RA okvir, poklopac i poprečna greda od 2 mm hladno oblikovanih preciznih čeličnih profila. Vruće pocinčano. U tipu BVE-RA okvir, poklopac i poprečna greda izrađeni su od nehrđajućeg čelika kvalitete 304 (na zahtjev dostupni i od nehrđajućeg čelika kvalitete 316). EPDM brtva.
Značajke

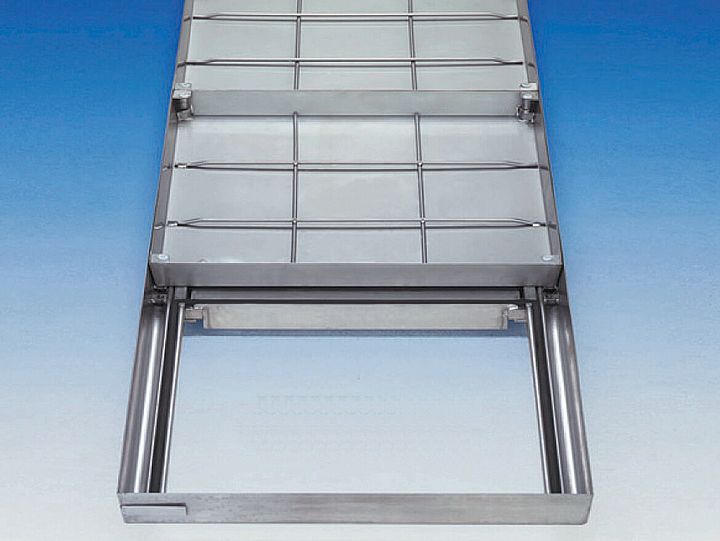

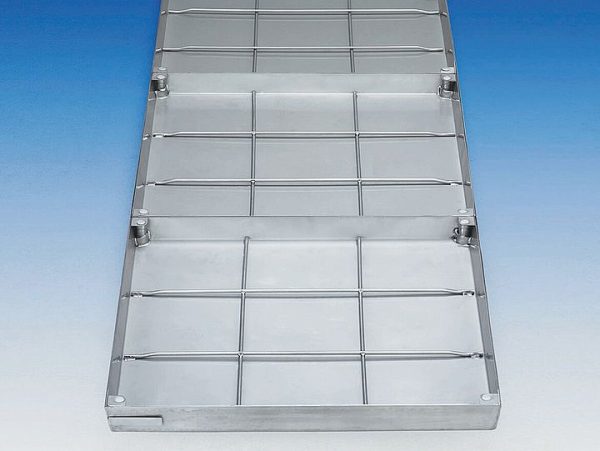

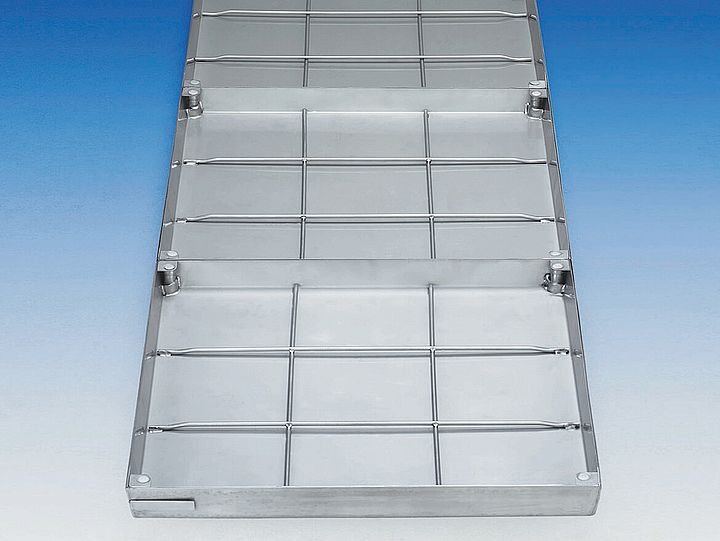

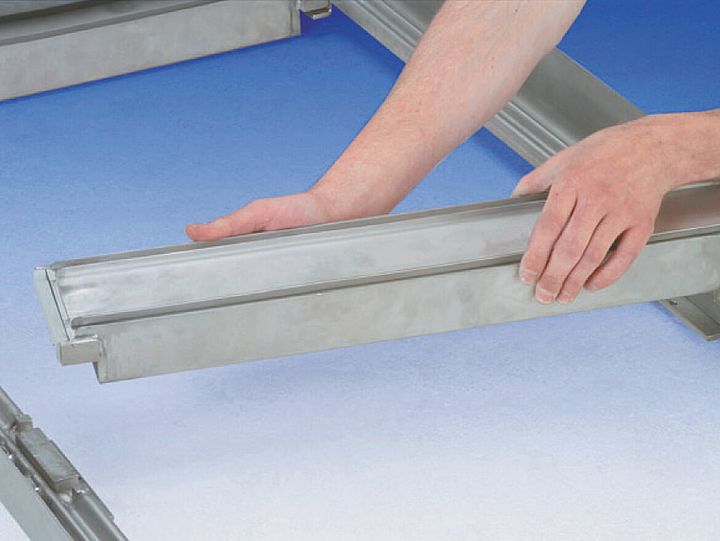

Višedijelni poklopac otporan na mirise, uglavnom vodonepropusan (nije zajamčeno da je potpuno vodonepropusan). Poprečne grede se mogu ukloniti bez alata, kako bi se omogućio slobodan pristup cijelom kanalu. To daje jasan pristup kanalu prilikom naknadne ugradnje cijevi ili tijekom popravaka. VERZIJE: Uz standardnu visinu poklopca (cca. 50 mm), dostupna je verzija s dubokim poklopcem (cca. 100 mm). Idealno za ispunu paviljonima.
Lift-Off sustav otvaranja

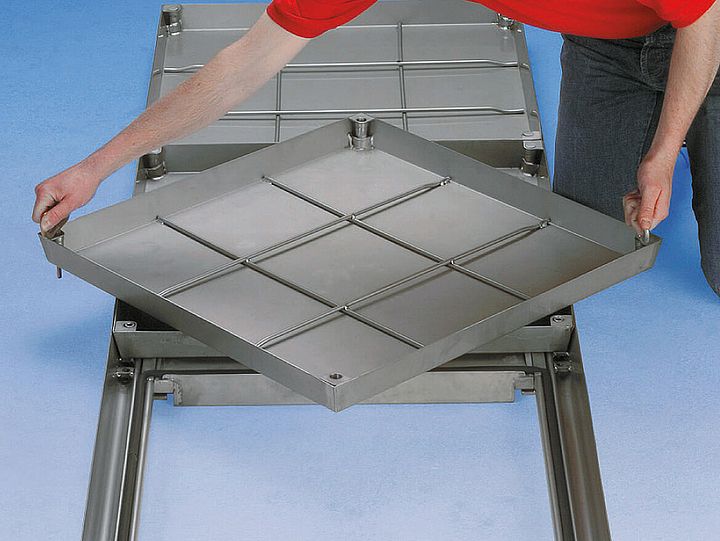

Svaki poklopac HAGODECK tipa BV(E)-RA dolazi s kompletom ključeva za podizanje i preciznim uputama za montažu. Prednost HAGO: zaglavljeni poklopci se oslobađaju jednostavnim okretanjem zlatnog ključa.
Primjena
Idealan pokrov za dovodne i odvodne kanale u industrijskom i radioničkom sektoru, npr. za opskrbu energijom, vodom i komprimiranim zrakom.
Ugradnja
Instalacija se mora izvršiti prema uputama proizvođača. Kod vodonepropusnih modela potrebno je paziti na brtvljenje vanjskog okvira u okolni pod.

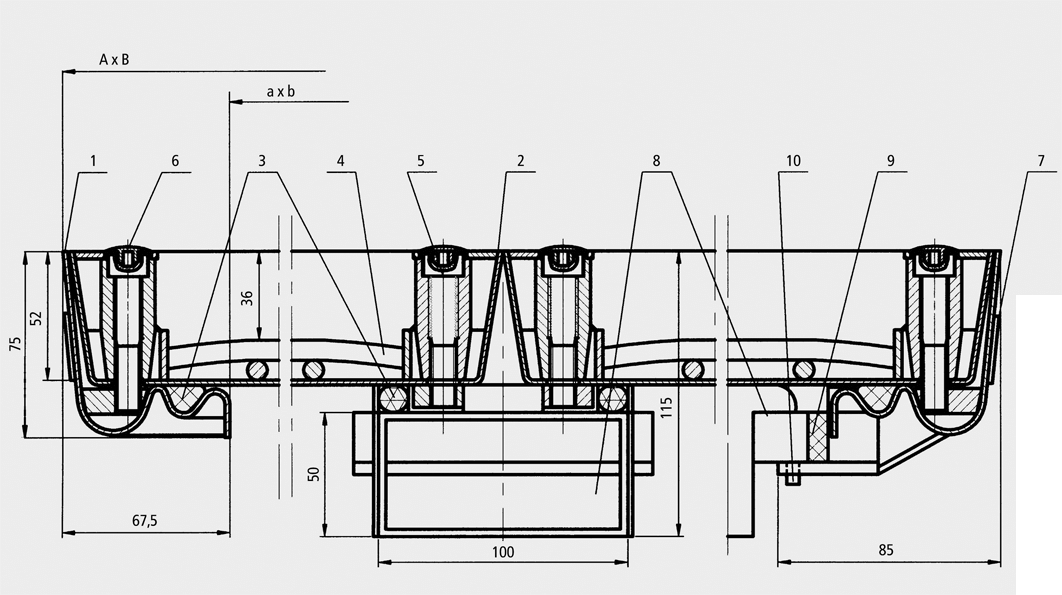

Nacrt presjeka
- 1 / Okvir
- 2 / Poklopac
- 3 / Brtva
- 4 / Ojačanje
- 5 / imbus vijak
- 6 / Plastična kapica
- 7 / Sidro
- 8 / Poprečna greda
- 9 / Brtva za poprečnu gredu
- 10 / Zatik za postavljanje
Tekst specifikacije
HAGODECK Tip BV-RA (pocinčani čelik) HAGODECK Tip BVE-RA (nehrđajući čelik) Pristupni poklopac s alatom za otvaranje Golden Key Lift Off, Tip HAGODECK BVRA/BVE-RA, svijetli otvor ……. x ……. cm, prikladan za ispunu završnom obradom poda po izboru arhitekta. Višestruki poklopci s uklonjivom poprečnom gredom (bez alata); BV-RA: pocinčani čelik, BVE-RA: nehrđajući čelik kvalitete 304, u velikoj mjeri zabrtvljen, 125 kN (EN 124), neupadljivi kutni spojevi (maks. vidljiva površina 30 x 30 mm). Ugradnja mora biti u skladu s uputama proizvođača.
Proizvođač: HAGO, Austrija, uvoznik i distributer Legomont d.o.o., legomont.hr
Tehnički podaci
| Proizvođač | HAGO |
|---|---|
| Oznaka proizvođača | BV-RA / BVE-RA |
| Serija proizvoda | BV-RA čelik pocinčani BVE-RA nehrđajući čelik U velikoj mjeri zabrtvljeni poklopci |
