Nosivost
125 kN ispitno opterećenje (EN 124) kada je ispunjeno min. 5 cm sloj betona razreda C 35/45 (EN 206)
Materijal

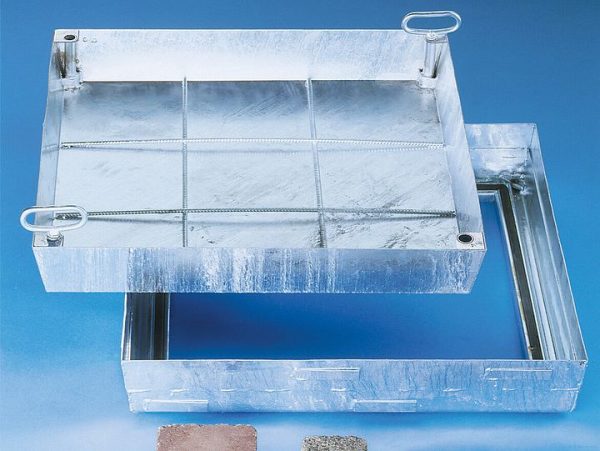

Okvir i poklopac od 2 mm hladno oblikovanih preciznih čeličnih profila. Vruće pocinčano.
Značajke
Plinotijesni poklopac s udubljenjem dubokim 10 cm. Gotovo nevidljiv kada je instaliran. EPDM brtva. Robusna čelična mreža za ojačanje, poprečno zavarena. Alat za otvaranje uključen.
Lift-Off sustav otvaranja
Svaki čelični poklopac HAGODECK tipa BVH-maxi dolazi s kompletom ključeva za podizanje i jasnim uputama za montažu. Prednost HAGO: zaglavljeni poklopci se oslobađaju jednostavnim okretanjem zlatnog ključa.
Primjena
Unutar zgrada i njihove okoline. Osobito za one instalacije gdje se pokrov ispunjava betonskim pločama, opekom, opločnikom itd.
Ugradnja
Instalacija se mora izvršiti prema uputama proizvođača. Kod vodonepropusnih modela potrebno je paziti na brtvljenje vanjskog okvira u okolni pod.
Nacrt presjeka
- 1 / Okvir
- 2 / Poklopac
- 3 / Brtva
- 4 / Ojačanje
- 5 / imbus vijak
- 6 / Plastična kapica
- 7 / Sidro
Tekst specifikacije
HAGODECK Tip BVH maxi (pocinčani čelik) Pristupni poklopac s alatom za otvaranje Golden Key Lift Off, Tip HAGODECK BVH maxi, svijetli otvor ……. x ……. cm, pogodan za ispunu s završnim slojem poda po izboru arhitekta. S udubljenjem 10 cm, vruće pocinčani čelik, zabrtvljena, 125 kN (EN 124), s kutnim spojevima. Instalacija mora biti u skladu s uputama proizvođača.
Proizvođač: HAGO, Austrija, uvoznik i distributer Legomont d.o.o., legomont.hr
Tehnički podaci
| Čiste dimenzije osovine (≈ cm) | 50 x 50 |
|---|---|
| Vanjske dimenzije (≈ cm) | 65,2 x 65,2 |
| Težina praznog cca | 27 kg |
| S/O* | S |
| Proizvođač | HAGO |
| Oznaka proizvođača | BVH maxi 55 |
| Serija proizvoda | BVH-maxi čelik pocinčani BVEH-maxi nehrđajući čelik Zatvoreni poklopac za upotrebu s oblogama |
| Dubina pokrova | 10,2 cm |
| Visina ugradnje | 12,5 cm |
